槽式橋架與托盤式山東電纜橋架的區別
作者：凱宸電纜橋架 發布時間：2020-02-21 20:18:11
電纜橋架是由托盤的直線段、彎通、組件以及托臂（臂式支架）、吊架等構成具有密接支承電纜的剛性結構系統之全稱。那你知道槽式橋架和托盤式橋架有哪些區別嗎？山東電纜橋架廠家帶你一起了解一下！
托盤式電纜橋架具有重理輕、載荷大、造型美觀、結構簡單、安裝方便等優點。它既適用于動力電纜的安裝，也透用于控制電纜的敷設。托盤式電纜橋架其表面處理分為鍍和噴漆兩種，在重腐蝕環境中可特殊防腐處理。托盤式電纜橋架備有護罩，所有配件與托盤式、槽式橋架通用。
托盤式電纜橋架根據結構可分為：有孔托盤、無孔托盤和組裝式托盤。
（1）有孔托盤是由帶孔眼的底板和側板所組成的槽形部件，或由整塊鋼板沖孔后彎制成的部件。
（2）無孔托盤是由底板與側邊構成的或由整塊鋼板制成的槽型部件。
（3）組裝式托盤是由適于工程現場任意組合的有孔部件用螺栓或插接方式連接成托盤的部件。
他們都是用來敷設電纜的，低壓電纜和控制電纜共用同一托盤或梯架時，應選用中間設置隔板的梯架或托盤。
槽式直通電纜橋架與無孔托盤式山東電纜橋架是都可以敷設電力電纜；斷面、結構形式不同而已。

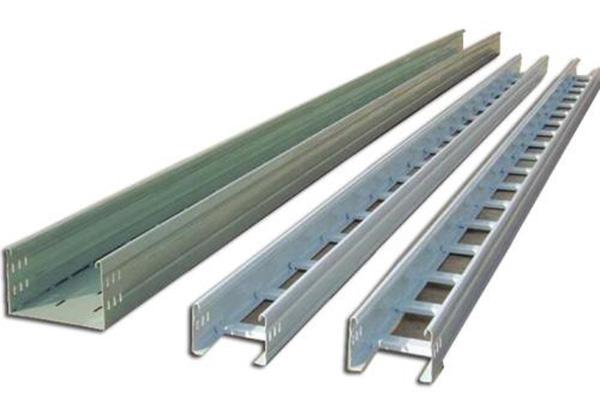

封閉的槽盒、無蓋的托盤還有梯架都屬于電纜橋架，三種橋架的結構形式不同，一些性能也有差異，比如防護性以槽式較好、梯架較差，但通風冷卻性卻相反。
槽式橋架與托盤式電纜橋架的區別（使用）
槽式電纜橋架主要用于敷設截面小但數量多的電線電纜。托盤式纜橋架主要用于敷設截面大數量較少的電力電纜。
槽式橋架適用于敷設計算機電纜、通信電纜、熱電偶電纜及其槽式橋架高靈敏系統的控制電纜等。
托盤式橋架適用范圍托盤式電纜橋架是石油、化工、輕工、電視、電訊等方面應用廣泛的一種。
槽式橋架一般儀表用的多，電氣橋架一般多用梯式橋架和托盤式橋架。其中動力電纜一般只用梯架式橋架。托盤式橋架一般用于控制電纜的敷設。主要是依據電纜散熱性能。
外形

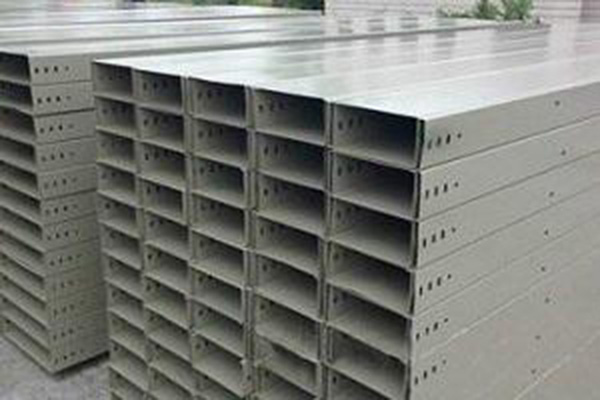

槽式電纜橋架是一種全封閉型電纜橋架。托盤橋架一般指的是有孔的槽式橋架。由于開了散熱孔，托盤式橋架板材的厚度要更厚些。
槽式橋架與托盤式電纜橋架的區別（性能）
槽式橋架是360度全封閉的，主要功能是屏蔽干擾，抗腐蝕，對控制電纜屏蔽干擾和重腐蝕環境中電纜的防護都有較好效果。
托盤式橋架其表面處理可根據用戶需要可分為鍍鋅、靜電噴塑和熱鍍鋅三種，在重腐蝕環境中可作特殊防腐處理。
托盤橋架底部有很多腰形孔，以利于散熱。
以上就是山東電纜橋架廠家整理的幾點關于槽式橋架和托盤式電纜橋架的區別介紹，相信通過本文的描述，你能有所收獲，希望以上內容能對你有所幫助。另外，若你想要了解更多相關資訊，可以多多關注我們的網站動態。
