現在隨著經濟的發展，山東橋架在工程建筑方面發揮了越來越重要的作用，很多工程都需要進行線路的敷設，而這都需要山東橋架的參與才可以進行，電纜橋架的質量對于工程的發展來說是很重要的，接下來我們就來了解一下山東橋架的安裝吧。

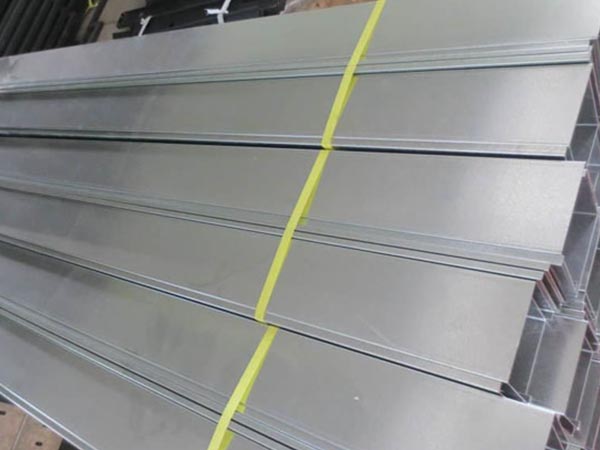

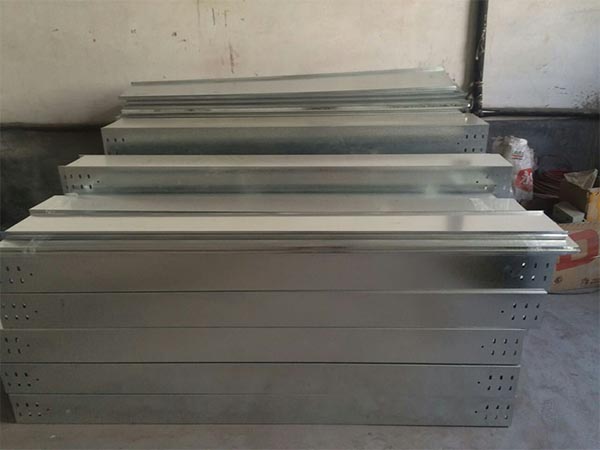

　　近年來，山東橋架在電氣動力系統中已經受到了廣泛的應用，電纜橋架可分為梯形電纜橋架和槽形電纜橋架及金屬線槽三大類。電纜橋架的主體部件包括立柱、底座、橫臂、梯架或槽形鋼板橋、蓋板及二通、三通、四通彎頭等。由于其具有結構緊湊、承載能力大、安裝簡單、維修方便、可靠等諸多適合建筑電氣動力系統要求的優點，現在已越來越多地應用于電氣動力系統之中。現就電氣安裝工程中，電纜橋架安裝的工藝流程和工藝要求探討。

　　1 山東橋架施工前準備工作

　　1.1 熟悉施工圖紙，反復閱讀，理解設計意圖，了解結構形式，了解同一安裝場所各專業設備的布置和線路走向。

　　1.2 確定標高基準線與平面位置，找出結構與電氣專業之間有無矛盾，認真解決所發現的問題。

　　1.3 對施工圖紙不明確和需要改動的部分，提出圖紙會審意見，提交甲方、監理與設計院等相關單位。

　　1.4 各型橋架產品經國家的橋架專業質量檢測機構檢測與認證，其結構應滿足強度、剛度及絕緣性要求，符合生產廠給出的允許荷載要求。

　　1.5 各型橋架的型號、規格應符合設計要求。

　　1.6 橋架所用的材料，如立柱和托臂應平直無顯著扭曲，焊接處牢固，全部配件應進行防腐處理。

　　1.7 儲存運輸。當電纜橋架已送至現場時，要根據運貨單檢查主要組件與零件形式及數量，要查看在運輸中是否有所損壞。

　　2 山東橋架工藝流程

　　橋架定位劃線→預埋鋼固件→支、吊、托架安裝→橋架安裝→保護接地聯結安裝。根據安裝工藝流程，以施工圖和優化設計方案確定橋架的起始到終端位置，分析沿圖標定的橋架走向和安裝工序，重視在安裝過程中容易出現的質量問題、施工難點，提出相應的要求，制定預控方案，采取措施預防質量問題的產生。

　　3 山東橋架定位設計及采購

　　3.1 橋架及梯架由直線段和各種彎通組成，定貨前須根據設計的初步走向，現場確定立體方位、走向和轉彎角度，并測量和統計直線段、各種彎通和附件的規格和數量，提出采購計劃。

　　3.2 橋架定位設計時須考慮動力電纜與控制電纜不要共用一個支架，如條件限制須共用一個支架，動力電纜與控制電纜應分層敷設，不宜超過三層，控制電纜橋架應布置上方，動力橋架在下方，必要時還應采取屏蔽措施。

　　3.3 根據電纜橋架走向圖定貨，要求供應商按照所提供的圖紙加工電纜橋架(包括全部彎頭及分叉)，具體分割段由供應商掌握，如有特殊要求則另外說明，這樣可以達到減少浪費、加快進度的目的。

　　3.4 橋架定位設計時要注意直線段鋼制橋架超過30m，以及橋架跨越建筑物伸縮縫處時均應采用伸縮連接板。

　　4 山東橋架支架制作及安裝

　　4.1 制作支、吊架的鋼材應平直，無明顯扭曲，下料誤差應小于5mm，切口無卷邊和毛刺，支、吊架開孔應用手電鉆或鉆床開孔，嚴禁用電、氣焊開孔。

　　4.2 橋架的支、吊架制作。應根據橋架的大小和承重量或托臂與夾板式制作成門型、梯型、三角型、懸吊型或托臂與夾板式等形式，用膨脹螺栓固定在梁、柱、樓板上，或焊接、螺柱連接、抱箍式固定在鋼結構上。

　　4.3 支、吊架安裝時應測量拉線定位，確定其方位、高度和水平度。橋架在每個支、吊架上固定應牢固，固定螺栓應朝外。

　　4.4 橋架在鋼制支吊上固定時，應采取防電化腐蝕措施，在支、吊架與橋架之間加墊隔離絕緣膠板。

　　4.5 支、吊架的間距，設計無要求時，水平敷設一般為1.5m～3m，垂直敷設不應大于2m。

　　4.6 橋架支架層間允許小距離，當設計無規定時，交聯聚乙烯絕緣電纜為300mm，控制電纜為200mm，原則上層間凈距不應小于兩位電纜外徑加10mm。

　　4.7 電纜橋架水平敷設時，應按荷載曲線選取跨距進行支撐，跨距一般為1.50m～3m;垂直敷設時其固定點間距不宜大于2m。

　　5 山東橋架安裝

　　5.1 電纜橋架的直線段之間，直線段和彎通之間一般采用直線連接板，或變高(寬)連接板、連續連接板等用螺栓連接，螺栓應堅固，螺栓宜由里向外穿，螺母在外。當需從橋架引出配管，須開孔時，應用開孔機開孔，開孔處應切口整齊、管孔徑吻合，嚴禁用氣、電焊開孔。鋼管與橋架應使用管接頭固定。

　　5.2 橋架進行交叉、轉彎、丁字連接時，應采用單通、二通、三通、四通或平面二通、平面三通等進行變通連接，導線接頭處應設置接線盒或將導線接頭放在電氣器具內。

　　5.3 橋架應平整，無扭曲變形，內壁無毛刺，各種附件齊全。橋架的接口應平整，接縫處應緊密平直。槽蓋裝上后應平整，無翹邊，無線口的位置正確。

　　5.4 當橋架的底板對地距離低于2.4m時，橋架線槽本身和線槽蓋板均須加裝保護地線。2.4m以上的線槽板可不加保護地線。

　　5.5 橋架經過建筑物的變形縫(伸縮縫、沉降縫)時，線槽本身應斷開，槽內用內連接板搭接，不許固定。保護地線和槽內導線均應留有補償余量。

　　5.6 直線段鋼制電纜橋架超過30m，鋁合金或玻璃鋼電纜橋架超過15m時，要設置伸縮節，其連接采用伸縮連接板。敷設在豎井的橋架應符合有關防火要求，采取防火隔離措施。

　　6 山東橋架的接地

　　6.1 電纜橋架系統應具有可靠的電氣連接并接地，橋架及支架全長應不少于兩處與接地干線相連;接地跨接線可以用截面不小于4mm2的專用接地線或銅編織帶;橋架的連接板兩端應有不少于兩個有防松墊圈的連接固定螺栓;在伸縮縫或軟連接處需采用編制銅線連接，橋架安裝完畢后要對整個系統進行連接電阻測量(電阻值一般不大于0.0005Ω)，對其電氣連接不好的地方應加裝跨接編制銅線，或采取全長和另敷設接地干線，每段橋架與干線連接。不另敷設接地干線時，在橋架兩端中間位置至少兩點以與接地干線可靠電氣連接，連接處應清除絕緣涂層，并加裝彈簧墊圈。

　　6.2 橋架引出的金屬線管及進出電箱(柜)也應做接地跨接，同一部位多個設備接地跨接采用并聯方式，以增高其可靠性。橋架內的所有非導電部分的鐵件均應相互連接和跨接，使之成為一連續導體，并做好整體接地。

　　山東橋架對于電力系統來說是很重要的設施，因此我們在安裝和使用的時候要注意規范和標準，采用正確合理的方法來進行橋架的安裝施工，這樣子可以讓我們的工程進度加快，并且可以取得更好的使用效果。
